รายละเอียดสินค้า
Place of Origin: SHENZHEN
ชื่อแบรนด์: FOVA
ได้รับการรับรอง: CE/FCC
Model Number: FG-98
เอกสาร: FG-98A-H single-axis fiber ...pe.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 4
ราคา: negotiable
Delivery Time: 20
Payment Terms: T/T
Supply Ability: 1000PCS/MONTH
สเกลแฟกเตอร์ไม่เป็นเชิงเส้น: |
≤10 |
ที่อุณหภูมิคงที่ (-40 ° C ~ 70 ° C) อุณหภูมิปกติ: เลือก 7 กลุ่มสำหรับการวัด -40 ℃: S: |
ใช้ค่าความแปรปรวนข้อมูล <1 ‰ความแม่นยำสูงสุดสามารถเข้าถึง 0.0005 |
แบนด์วิธ: |
≥200 |
อคติ: |
≤0.001 (°)/h |
เกณฑ์: |
≤0.002 |
การใช้พลังงานที่อุณหภูมิเต็ม: |
≤4W |
เริ่มต้นกระแสไฟฟ้าทันที: |
<1.5 |
ความไวต่อแม่เหล็กอคติเป็นศูนย์: |
≤0.003 |
สเกลแฟกเตอร์ไม่เป็นเชิงเส้น: |
≤10 |
ที่อุณหภูมิคงที่ (-40 ° C ~ 70 ° C) อุณหภูมิปกติ: เลือก 7 กลุ่มสำหรับการวัด -40 ℃: S: |
ใช้ค่าความแปรปรวนข้อมูล <1 ‰ความแม่นยำสูงสุดสามารถเข้าถึง 0.0005 |
แบนด์วิธ: |
≥200 |
อคติ: |
≤0.001 (°)/h |
เกณฑ์: |
≤0.002 |
การใช้พลังงานที่อุณหภูมิเต็ม: |
≤4W |
เริ่มต้นกระแสไฟฟ้าทันที: |
<1.5 |
ความไวต่อแม่เหล็กอคติเป็นศูนย์: |
≤0.003 |

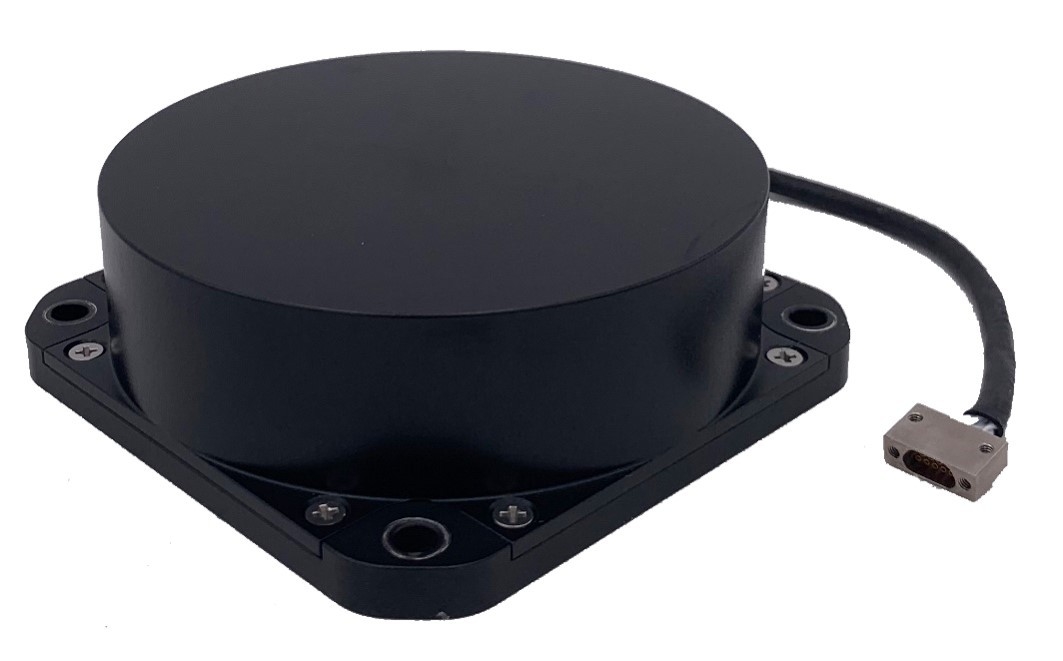

FG-98A/H จิโรสโกปไฟเบอร์ออปติคแบบแกนเดียว
ความมั่นคงของความเสื่อม 0 ≤ 0.005/0.003 °/h; ขนาด (มม.): 98x98x335; น้ําหนัก (g): 520+20g
| ตัวชี้วัด | รุ่น | FG-98A/H |
| ตัวชี้วัดการทํางาน | ความมั่นคงของ bias1 (°/h, 1σ) | 0.015/0.01 |
| ความมั่นคงของ bias2 (°/h, 1σ) | 00.005/0.003 | |
| ความมั่นคงของ bias3 (°/h,อุณหภูมิเต็ม, 1σ) | 0.01 | |
| ความซ้ําซ้ําความคัดค้าน ((°/h, 1σ) | 0.003 | |
| การเดินสุ่ม ((°/h 1/2) | 0.001/00008 | |
| ความไม่เส้นตรงของปัจจัยขนาด (ppm) | การ สร้าง ความ สนุกสนาน, 1/1 | |
| อิสัมเมตรของปัจจัยขนาด (ppm) | การ สร้าง ความ สนุกสนาน, 1/1 | |
| ความซ้ําของปัจจัยขนาด ((ppm) | 5/5 | |
| ระยะความแรง ((°/s) | ± 500 | |
|
เครื่องจักรกล อินเตอร์เฟซไฟฟ้า |
ขนาด ((มม) | 98 x 98 x 335 |
| น้ําหนัก ((g) | 510±10/525±10 | |
| การบริโภคพลังงานในสภาพคงที่ในอุณหภูมิปกติ ((W) | < 2.5 | |
| การให้พลังงาน ((V) | +5 | |
| อินเตอร์เฟซการสื่อสาร | RS422 | |
|
ความเห็น: 1 การทดสอบสแตติกที่อุณหภูมิห้อง 10s เรียบเรียบ 1σ 2 การทดสอบสแตติกที่อุณหภูมิห้อง, เรียบร้อยสําหรับ 100s, 1σ; 3 อัตราการเปลี่ยนแปลงอุณหภูมิคือ 1 °C / นาที, เรียบร้อยสําหรับ 100s, 1σ |
||
คู่มือข้อมูลFG-98A/H จิโรสโกปไฟเบอร์ออปติคแบบแกนเดียว
รางวัลการนําเสนอสินค้า
เครื่องปั่นไฟเบอร์ออฟติกแบบ FG-98 a/H เป็นเครื่องปั่นไฟเบอร์ออฟติกแบบการบูรณาการทางกลและทางไฟฟ้าของภาวะแข็ง ความละเอียดสูงและความละเอียดสูงในวงจรปิดดิจิตอล ยูเนียซิయల్ ไฟเบอร์ออฟติก จิโรโดยใช้แหล่งแสงไฟเบอร์ออปติกที่มีเออร์บิอุม, คอปเลอร์ไฟเบอร์ออปติก, เครื่องตรวจแสงไฟฟ้า, เครื่องปรับระยะไฟเบอร์ออปติกอินทิกรีต, แหวนตรวจจับไฟเบอร์ออปติกวงจรและโครงสร้าง.
มันถูกทบทวนบนพื้นฐานของ FG-98 ไจโรสโกปไฟเบอร์ออปติก, ได้รับมรดกการออกแบบคลาสสิกของ FG-98 ไจโรสโกป, ผ่านการผลิตระดับเทคโนโลยีที่สูงขึ้น, และผลงานที่ดีขึ้นอย่างครบวงจร.สามารถนําไปใช้ได้ในหลายสาขาด้านการนําทางและการนําทาง.
จิโรสโกป์ไฟเบอร์ออปติก ระดับการนําทางคลาสสิก
รางวัลลักษณะสินค้า
• แหล่งพลังงาน 5 วอลต์เดียว
• อัตราการอัพเดทสูงถึง 4000Hz
• ผลงานที่ดีเยี่ยมในอุณหภูมิเต็ม
• ผลงานการเริ่มต้นที่ดีมาก อัตราการตั้งค่าสามารถบรรลุได้เมื่อการเปิดพลังงาน และไม่ต้องการการทําความร้อนก่อน
• ความสามารถในการปรับปรุงสภาพแวดล้อมที่ดี
• เทคโนโลยีการจําแนกขอบขัดขวาง, รองรับการเริ่มต้นเย็นระดับไดนามิกเต็ม
• ความน่าเชื่อถือสูง
• ไม่มีเขตตาย
รางวัลการใช้งานทั่วไป
• ระบบตั้งตําแหน่งและทิศทาง
• ระบบการนําทางโดยอัตโนมัติ
• กัมพัสไฟเบอร์ออปติก
• ตัวชี้วัดทัศนคติ
• ระบบการนําทางโดยอัตราเฉื่อยของเครื่องบินชนิดหนึ่ง
| รางวัลตัวชี้วัดการทํางาน | |
| เวลาเปิด (เวลาเปิด) | 3 |
| ระยะความแรง (°/s) | ± 500 |
| สถานที่ศูนย์ (°/h) | ≤0.3 |
| ความมั่นคงของ Bias 1 (°/h, 1σ) | ≤ 0.015/0.01 |
| ความมั่นคงของ Bias 2 (°/h, 1σ) | ≤ 0.005/0.003 |
| ความมั่นคงของ Bias 3 (°/h, 1σ) | ≤ 0.015/0.01 |
| ความซ้ําของ Bias (°/h, 1σ) | ≤ 0.005/0.003 |
| ความรู้สึกของแม่เหล็ก (°/h/G) | ≤ 0.015/0.01 |
| การเดินแบบสุ่ม (°/ H 1/2) | ≤ 0.0008/0.0005 |
| ความไม่เส้นตรงของปัจจัยขนาด (PPM) | ≤2/1 |
| อิสัมเมตรของปัจจัยขนาด (PPM) | ≤2/1 |
| ความซ้ําซ้ําของปัจจัยขนาด (PPM) | ≤5/5 |
| ขั้นต่ํา (°/h) | ≤ 0.015/0.01 |
| ความละเอียด (°/h) | ≤ 0.015/0.01 |
| ความกว้างแบนด์วิท (Hz) | ≥ 200 |
| รางวัลอุปกรณ์ฟิสิกส์/ไฟฟ้า | |
| พลังงานไฟฟ้า | + 5 v |
| การบริโภคพลังงานในภาวะคงที่ | ≤2.5W |
| การบริโภคพลังงานในสภาพคงที่ที่อุณหภูมิเต็ม | ≤4W |
| การบริโภคพลังงานทันทีตอนเริ่มต้น | ≤4W |
| ขนาด | 98mm × 98mm × 33.5mm |
| น้ําหนัก | 510 + 10 กรัม / 525 + 10 กรัม |
| รูปแบบไฟฟ้า | RS422 |
| รางวัลความสามารถปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -45 °C ± 70 °C |
| อุณหภูมิการเก็บรักษา | -55 °C ถึง -80 °C |
| การสั่นสะเทือน | 6. 06g (RMS) 20HZ-2000Hz |
| ผลสัมฤทธิ์ | 30 กรัม, 6ms-8ms |
| ระยะเวลาโดยเฉลี่ยที่ไม่มีปัญหา | 8: 00 น. |
การสนับสนุนทางเทคนิคสินค้าและบริการสําหรับเครื่องจีโรสโกปไฟเบอร์ออปติกแบบแกนเดียว ประกอบด้วย:
- คําแนะนําการติดตั้งและการสนับสนุนในการบูรณาการ gyroscope ในระบบที่มีอยู่
- การช่วยเหลือในการแก้ไขปัญหา เพื่อระบุและแก้ไขปัญหาทางการดําเนินงาน
- บริการปรับระดับเพื่อให้แน่ใจว่าการทํางานของ gyroscope ถูกต้อง
- บริการซ่อมแซมและบํารุงรักษา เพื่อให้จิโรสโกปทํางานได้อย่างดีที่สุด
