รายละเอียดสินค้า
สถานที่กำเนิด: เชียงใหม่
ชื่อแบรนด์: FOVA
ได้รับการรับรอง: CE;FCC
หมายเลขรุ่น: FG-30
เอกสาร: FG-30 single-axis fiber opt...pe.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4
ราคา: negotiable
เวลาการส่งมอบ: 25 วันทำงาน
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 5000ชิ้น/ม
แรงดันไฟฟ้า: |
3.3V |
ระยะอุณหภูมิการทํางาน: |
-40°C ถึง +85°C |
ขนาด: |
ขนาด 60mm x 35mm x 31mm |
ความถูกต้อง: |
0.01°/วินาที |
ช่วงการวัด: |
±2000°/วินาที |
การบริโภคพลังงาน: |
3.5MA |
ประเภท: |
หน่วยวัดความเฉื่อย |
น้ําหนัก: |
120g |
อินเทอร์เฟซเอาต์พุต: |
SPI, I2C, UART |
โปรโตคอลการสื่อสาร: |
SPI, I2C, UART |
การใช้งาน: |
การติดตามความเคลื่อนไหว การนำทาง หุ่นยนต์ |
การแก้ไข: |
0.001°/วินาที |
แรงดันไฟฟ้า: |
3.3V |
ระยะอุณหภูมิการทํางาน: |
-40°C ถึง +85°C |
ขนาด: |
ขนาด 60mm x 35mm x 31mm |
ความถูกต้อง: |
0.01°/วินาที |
ช่วงการวัด: |
±2000°/วินาที |
การบริโภคพลังงาน: |
3.5MA |
ประเภท: |
หน่วยวัดความเฉื่อย |
น้ําหนัก: |
120g |
อินเทอร์เฟซเอาต์พุต: |
SPI, I2C, UART |
โปรโตคอลการสื่อสาร: |
SPI, I2C, UART |
การใช้งาน: |
การติดตามความเคลื่อนไหว การนำทาง หุ่นยนต์ |
การแก้ไข: |
0.001°/วินาที |
FG-30 ไจโรสโกปไฟเบอร์ออปติคแบบแกนเดียว
ตัวชี้วัด | รุ่น | FG-30 |
ตัวชี้วัดการทํางาน | ความมั่นคงของ bias①(°/h, 1σ) | 0.5 |
ความมั่นคงของ bias②(°/h, 1σ) | 0.2 | |
ความมั่นคงของ bias③(°/h อุณหภูมิเต็ม 1σ) | 1 | |
ความซ้ําซ้ําความคัดค้าน ((°/h, 1σ) | 0.3 | |
การเดินสุ่ม1/2) | 0.02 | |
ความไม่เส้นตรงของปัจจัยขนาด (ppm) | 20 | |
อิสัมเมตรของปัจจัยขนาด (ppm) | 10 | |
ความซ้ําของปัจจัยขนาด ((ppm) | 20 | |
ระยะความแรง ((°/s) | ± 500 | |
เครื่องจักรกล อินเตอร์เฟซไฟฟ้า |
ขนาด ((มม) | 60×35×31 |
น้ําหนัก ((g) | 120±5 | |
การบริโภคพลังงานในสภาพคงที่ในอุณหภูมิปกติ ((W) | 2.5 | |
การให้พลังงาน ((V) | +5 | |
อินเตอร์เฟซการสื่อสาร | RS422 | |
ความเห็น: 1 การทดสอบสแตติกที่อุณหภูมิห้อง 10s เรียบเรียบ 1σ 2 การทดสอบสแตติกที่อุณหภูมิห้อง, เรียบร้อยสําหรับ 100s, 1σ; 3 อัตราการเปลี่ยนแปลงอุณหภูมิคือ 1 °C / นาที, เรียบร้อยสําหรับ 100s, 1σ |

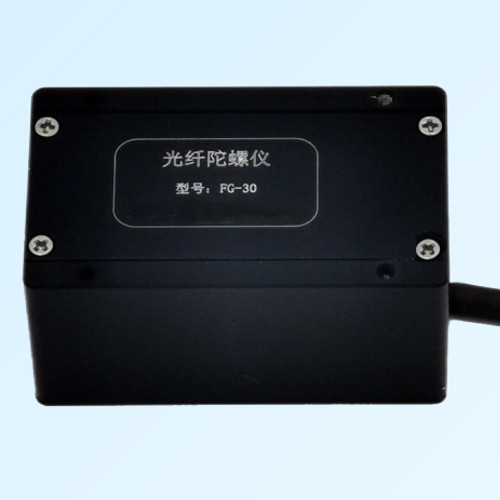

ความมั่นคงของความเสื่อมเสื่อม (การเรียบเนียน 10 วินาที, 1σ) ≤ 0.5°/h; ขนาด (mm) 60×35×31; น้ําหนัก (g) ≤ 130
การนําเสนอสินค้า
FG-30 Single-Axis Fiber Optic Gyroscope เป็นกล้องจิโรสโกปไฟเบอร์ออปติกแบบปิดวงจรระดับกลางต่ําแบบดิจิตอลระดับความละเอียดสูงในสภาพแข็งรวมเอาออปติก, เครื่องจักร และไฟฟ้าเข้าด้วยกันตามหลักการ SAGNAC, มันประกอบด้วยแหล่งแสง SLD, เครื่องเชื่อมต่อไฟเบอร์ออปติก, เครื่องตรวจแสงไฟฟ้า, เครื่องปรับระยะไฟเบอร์ออปติกบูรณาการ, แหวนตรวจจับไฟเบอร์ออปติก, วงจรและโครงสร้าง.
มันถูกออกแบบให้กับแพลตฟอร์ม servo stabilization ด้วยลักษณะของปริมาตรการขนาดเล็ก อัตราการอัพเดทสูง ความช้าต่ํา เสียงต่ํา ความกว้างแบนด์วิดสูง และอื่นๆมันเป็นทางเลือกที่เหมาะสมของกลางและความละเอียดต่ําเซ็นเซอร์อัตรามุมและสามารถใช้ได้อย่างกว้างขวางในหลายประเภทของแพลตฟอร์มที่มั่นคง.
✅ ลักษณะของสินค้า
• แหล่งพลังงาน 5 วอลต์เดียว
• อัตราการอัพเดทสูงถึง 4000Hz
• ผลงานที่ดีเยี่ยมในอุณหภูมิเต็ม
• ผลงานการเริ่มต้นที่ดีมาก อัตราการตั้งค่าสามารถบรรลุได้เมื่อการเปิดพลังงาน และไม่ต้องการการทําความร้อนก่อน
• ความสามารถในการปรับปรุงสภาพแวดล้อมที่ดี
• เทคโนโลยีการจําแนกขอบขัดขวาง, รองรับการเริ่มต้นเย็นระดับไดนามิกเต็ม
• ความน่าเชื่อถือสูง
• ไม่มีเขตตาย
✅ การใช้งานทั่วไป
• แพลตฟอร์มไฟฟ้าแสง
• แพลตฟอร์มสถาปนาราดาร์
• ระบบ Satcom ในการเคลื่อนไหว
• ผู้ค้นหา
∆ ตัวชี้วัดการทํางาน
• เวลาเปิด (เวลา) 3
• ระยะความแรง (°/s) • 0 (°/h) ≤1
• ความมั่นคงของ Bias 1 (°/h, 1σ) ≤05
• ความมั่นคงของ Bias 2 (°/h, 1σ) ≤02
• ความมั่นคงของ Bias 3 (°/h, 1σ) ≤1
• ความซ้ําของ Bias (°/h, 1σ) ≤03
• การเดินแบบสุ่ม (°/h 1/2) ≤0.02
• ปริมาตรปริมาตรไม่เส้นตรง (PPM) ≤20
• อิสัมเมตรของปัจจัยขนาด (PPM) ≤10
• การซ้ําปัจจัยขนาด (PPM) ≤20
• ขั้นต่ํา (°/h) ≤05
• ความละเอียด (°/s) ≤05
• ความกว้างแบนด์ ≥ 500Hz
ง าภิบาลและพลังงาน
• พลังงานไฟฟ้า + 5v
• การใช้พลังงานในสภาพคงที่ ≤2.5W
• การบริโภคพลังงานในสภาพคงที่ในอุณหภูมิเต็ม ≤4W
• การบริโภคพลังงานทันทีตอนเริ่มต้น ≤4W
• ขนาด 60mm × 35mm × 31mm
• น้ําหนัก 120 กรัม ± 5 กรัม
• รูปแบบไฟฟ้า RS422
การปรับตัวต่อสิ่งแวดล้อม
• อุณหภูมิการทํางาน -45 °C ± 70 °C
• อุณหภูมิการเก็บรักษา -55 °C ถึง -80 °C
• ความสั่นสะเทือน 6.06g (RMS), 20HZ-2000Hz
• กระทบ 30 กรัม, 6ms-8ms
• ระยะเวลาโดยเฉลี่ยที่ไม่มีปัญหา 8000 ชั่วโมง
